Progettare il nodo serramento: oltre la semplice sigillatura con Nobilium® Thermalpanel
Sigillatura con Nobilium® Thermalpanel. Correggere il ponte termico, gestire il vapore, progettare l’ermeticità
Negli interventi di riqualificazione energetica e nell’edilizia ad alte prestazioni, il raccordo tra serramento e muratura rappresenta uno dei punti più delicati dell’intero involucro edilizio.
È proprio in corrispondenza del telaio, delle spallette e delle imbotti che possono concentrarsi discontinuità dell’isolamento, variazioni delle temperature superficiali e fenomeni termoigrometrici che, se non correttamente progettati, possono compromettere la durabilità e le prestazioni dell’intero sistema, arrivando nei casi più estimo a formazione di condense e muffe.

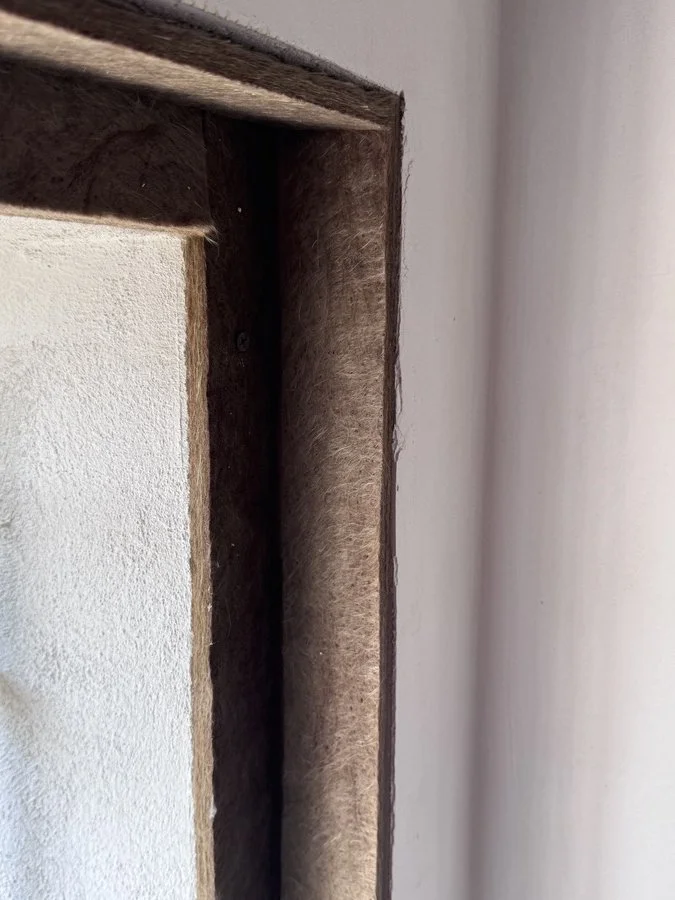

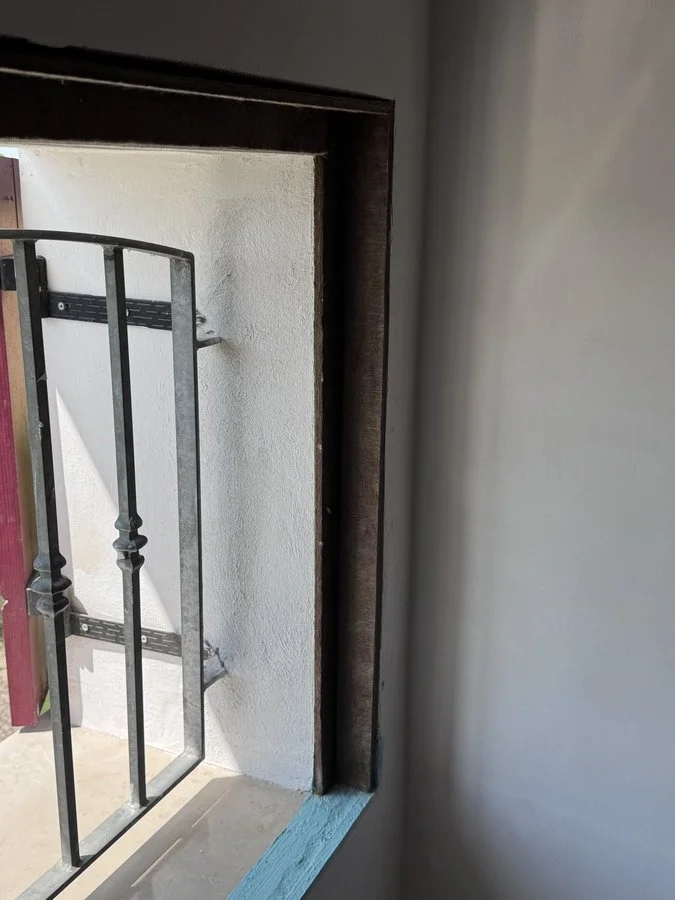

Le immagini di cantiere mostrano un’applicazione di Nobilium® Thermalpanel attorno a un serramento con telaio in legno.
Non si tratta semplicemente di un materiale utilizzato per “riempire” lo spazio attorno alla finestra.
È una scelta che nasce da una precisa impostazione progettuale: intervenire sul ponte termico mantenendo, laddove la stratigrafia lo richiede, una elevata capacità di diffusione del vapore.
È questa la differenza tra una semplice operazione di sigillatura e la progettazione di un vero nodo termoigrometrico.
La criticità: il giunto del serramento non è semplicemente uno spazio da riempire
Nella posa tradizionale, gli spazi presenti tra telaio e muratura vengono frequentemente colmati mediante schiume o altri materiali espansivi.
Questa soluzione può avere una sua funzione, ma il problema nasce quando il giunto viene considerato esclusivamente come una cavità da riempire, senza analizzare ciò che accade contemporaneamente a:
temperatura;
flusso di calore;
tenuta all’aria;
diffusione del vapore;
umidità dei materiali;
asciugatura della stratigrafia;
continuità dell’isolamento.
Un edificio ad alte prestazioni non può essere progettato considerando questi fenomeni separatamente. Il nodo serramento deve essere concepito come parte integrante dell’involucro edilizio.
In SB Bio Building adottiamo quindi una logica differente: non soltanto chiudere un’intercapedine, ma correggere la discontinuità termica e governare il comportamento termoigrometrico del raccordo.
👉 Se sei un professionista o un’impresa e desideri conoscer meglio il nostro isolante termico. Contattaci.
Nobilium® Thermalpanel: isolamento in spessori ridotti
L’impiego di Nobilium® Thermalpanel attorno al telaio in legno consente di intervenire in una zona particolarmente critica dell’imbotte e della spalla del serramento, dove lo spazio disponibile è spesso limitato.
Il pannello presenta una conducibilità termica dichiarata nell’ordine di λ ≈ 0,032 W/mK, permettendo di ottenere una significativa resistenza termica anche con spessori contenuti.
Nel caso mostrato nelle immagini, l’utilizzo di uno spessore ridotto permette di intervenire sul perimetro del telaio senza ricorrere a importanti aumenti dimensionali dell’imbotte e senza compromettere inutilmente la luce architettonica del serramento.
Il principio è semplice: portare isolamento proprio dove l’isolamento tende a interrompersi.
La correzione del ponte termico non deve necessariamente significare aumentare indiscriminatamente gli spessori. In molti nodi di riqualificazione è invece fondamentale poter disporre di un materiale isolante performante anche quando lo spazio disponibile è estremamente ridotto.
Non solo isolamento: la gestione del vapore diventa parte del progetto
È tuttavia l’aspetto termoigrometrico a rendere particolarmente interessante questa applicazione.
Nobilium® Thermalpanel presenta una struttura fibrosa e valori dichiarati di elevata permeabilità al vapore: per il prodotto indicato nella documentazione tecnica, μ = 1 e Sd ≈ 0,02 m.
Questo significa che il materiale offre una resistenza alla diffusione del vapore molto contenuta.
Ed è proprio qui che cambia il modo di concepire il nodo.
In una stratigrafia correttamente progettata, infatti, non sempre la soluzione migliore consiste nel creare una barriera estremamente resistente al passaggio del vapore.
In determinate configurazioni costruttive può essere preferibile utilizzare materiali che consentano alla stratigrafia di gestire e favorire l’asciugatura attraverso la diffusione del vapore, evitando di introdurre inutili discontinuità igrometriche.
Il concetto non è quindi: “Bloccare il vapore a tutti i costi.”
Il concetto è: “Controllare il comportamento del vapore in funzione della stratigrafia.”
Questa distinzione è fondamentale.
Ermeticità all’aria e migrazione del vapore: due concetti diversi
Uno degli errori più frequenti nella progettazione dei nodi di posa consiste nel confondere tenuta all’aria e resistenza alla diffusione del vapore.
Sono due fenomeni fisici differenti.
Un serramento ad alte prestazioni deve essere progettato per garantire una elevata tenuta all’aria.
L’aria interna, calda e carica di umidità, non deve poter penetrare incontrollatamente nel giunto di posa. Un movimento d’aria attraverso una discontinuità può infatti trasportare quantità di umidità molto più significative rispetto alla semplice diffusione molecolare del vapore.
Ma questo non significa necessariamente che l’intero nodo debba essere trasformato in una barriera impermeabile alla diffusione.
La migrazione del vapore
La diffusione del vapore è invece un fenomeno completamente differente.
Una stratigrafia progettata per consentire una determinata migrazione del vapore può favorire l’asciugatura dei materiali, sempre che la configurazione complessiva del pacchetto costruttivo sia compatibile con questa scelta.
Nel caso di un serramento in legno questo aspetto assume particolare interesse. Il legno è un materiale igroscopico e il suo comportamento dipende dall’equilibrio termoigrometrico dell’ambiente e dei materiali che lo circondano. Utilizzare, dove previsto dal progetto, un materiale altamente permeabile al vapore significa evitare di introdurre automaticamente una barriera alla diffusione proprio in prossimità di un elemento che deve essere protetto dall’accumulo di umidità.
È quindi possibile perseguire una strategia nella quale:
l’aria viene fermata, mentre il vapore viene gestito.
Ed è una differenza sostanziale.
👉 Approfondisci accade questi interessarti campi di applicazione.
Un nodo non deve essere semplicemente “chiuso”: deve essere progettato
La filosofia che sta alla base dell’applicazione mostrata nelle fotografie può essere sintetizzata in un principio. L’ermeticità non significa necessariamente impermeabilità al vapore.
Il principio della stratigrafia funzionale
Un nodo di posa evoluto può essere letto come un sistema nel quale ogni componente ha una funzione specifica.
1. Isolamento termico
Ridurre il flusso di calore e aumentare la temperatura superficiale nelle zone critiche.
2. Tenuta all’aria
Impedire il passaggio incontrollato dell’aria attraverso il giunto.
3. Gestione del vapore
Consentire o limitare la diffusione del vapore in funzione della stratigrafia progettata.
4. Protezione dall’umidità
Evitare che acqua meteorica o umidità proveniente dall’ambiente possano compromettere il sistema.
5. Continuità dell’involucro
Collegare correttamente serramento, isolamento e muratura.
È l’integrazione di queste cinque funzioni che determina la qualità reale del nodo.
Dal ponte termico alla prestazione termoigrometrica
Il ponte termico non è soltanto un problema di dispersione energetica.
Una discontinuità termica modifica anche la temperatura superficiale del componente.
Quando la temperatura superficiale si abbassa e contemporaneamente sono presenti condizioni di umidità favorevoli, possono aumentare i rischi di fenomeni di condensa superficiale e, nel tempo, di formazione di muffe.
Intervenire sul ponte termico significa quindi migliorare non soltanto il bilancio energetico, ma anche il comportamento termoigrometrico della superficie.
Nobilium® Thermalpanel consente di portare una componente isolante nel punto in cui la continuità dell’isolamento viene interrotta dal serramento e dalla geometria dell’imbotte.
Naturalmente, la verifica dell’assenza di condensa e muffa non può essere dedotta dal solo materiale: deve essere valutata in relazione alla geometria del nodo, alle condizioni climatiche, alle temperature interne ed esterne e all’intera stratigrafia, preferibilmente attraverso una specifica analisi termoigrometrica.
È proprio questo approccio che distingue una soluzione tecnicamente progettata da una semplice applicazione di prodotto.
👉 Parliamo del tuo nodo finestra
Se questo articolo ti ha portato a chiederti come si comporta realmente il tuo foro finestra, possiamo approfondire insieme il problema.
Se hai già un dettaglio costruttivo, una stratigrafia o uno studio termico del nodo, inviaci la documentazione.
Il nostro team può confrontarsi con te sugli aspetti legati a:
ponte termico del foro finestra;
continuità dell’isolamento;
migrazione e gestione del vapore;
rischio di condensa interstiziale e superficiale;
tenuta all’aria e all’acqua;
corretta progettazione e sequenza degli strati del nodo;
scelta e compatibilità dei materiali e sistemi di impermeabilizzazione e isolamento.
📩 Scrivici , tii basta cliccare sul link contatto
Il risultato: un nodo più evoluto
L’applicazione mostrata nelle immagini sintetizza quindi una serie di obiettivi progettuali:
correggere il ponte termico in corrispondenza della spalla e dell’imbotte;
aumentare la continuità dell’isolamento attorno al telaio;
intervenire anche in presenza di spazi molto ridotti;
mantenere una elevata permeabilità alla diffusione del vapore;
favorire, quando previsto dalla stratigrafia, la capacità di asciugatura del nodo;
progettare il serramento come parte integrante dell’involucro edilizio.
Il risultato non è quindi semplicemente un serramento “isolato”.
È un nodo serramento progettato.
La filosofia SB Bio Building
Per SB Bio Building la ricerca di prestazioni elevate nell’involucro edilizio non significa utilizzare il maggior numero possibile di materiali o creare barriere sempre più complesse.
Significa, al contrario, capire come ogni materiale interagisce con gli altri.
Non basta sigillare un nodo: occorre progettare come il nodo gestisce calore, aria e vapore.
Quando lo spazio è minimo, la prestazione deve essere massima.
Quando il nodo è delicato, non basta riempirlo: bisogna progettarlo.
